张大同教授:粉体材料电镜报告解读及对研发和生产的指导意义
2018年12月01日 发布 分类:行业要闻 点击量:135
0

众多周知,面粉和水泥都是粉体,其颗粒尺寸也可以相近,然而两者显微结构、颗粒形貌、与化学成分等差异巨大并不能互相代用,可见研究粉体材料远不能只研究颗粒尺寸及其分布。粉体材料的显微结构及其颗粒形貌与粉体材料的性能有着密不可分的关系,而粉体材料的显微结构、颗粒形貌又受到化学成分及工艺的影响。因此研究粉体材料的显微结构、颗粒形貌、化学成分等对指导粉体材料的研发及生产与性能控制有着极为重要的意义。此外,对于一些特定的领域,其对粉体材料中的杂质品种也有所要求,因此快速的判断粉体材料中的杂质元素对于生产过程及研究过程也是极为重要的。



通过在微-纳米尺度对材料的“工艺-显微结构-性质”的关联研究,电子显微学使人们对材料的理解发生了革命性的变化,扫描电镜及能谱仪在陶瓷、能源、碳材料、复合材料等诸多领域中也日益普及,利用二次电子像、背散射电子像及X射线能谱图,可得到材料的形貌、物相平均原子序数及元素信息,这些信息在材料的研究、生产及检测中发挥着重要作用。通过对无机材料显微结构图与工艺、性能的关联分析,可以无机材料的科研与生产提供关键依据。

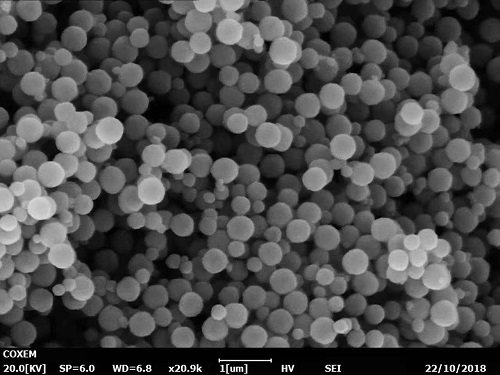

“二次电子像”用于材料的表面结构观察

样品:Fe3O4



背散射电子像(BSE):表征材料表面元素分布

材料:某高熔点五金属碳化物


EDS  Mapping图:可表征各元素于观察样品表面分布情形

样品:Pr-ZrSiO4色料及(PrCe)-ZrSiO4



在即将开始的2018全国粉体检测与表面修饰技术创新论坛我们将邀请华南理工大学张大同教授为大家分享题为“粉体材料电镜报告解读及对研发和生产的指导意义”的报告。作为从事电子显微分析工作近40年的“Old driver”,张大同老师有着极为丰富的材料显微分析实战经验,做过无数的材料分析案例。圈内朋友们如有显微分析工作的啥疑难杂症千万不要错过此次认识张教授的机会了呦。1224日,让我们一起跟着张老师的“微观世界之眼”电镜走进材料的微观世界,一起深度探索材料的“工艺-显微结构-性质”。



图:电镜室偷拍“三老同框,合计240多岁”

左边是华工1965年第一台电镜操作技术员,陈永铿;右边是材料与机件失效分析专家李祖鑫。中间是从事电子显微分析工作近40年的张大同教授(报告人)



报告人简介:

张大同,教授,享受国务院津贴专家,1965年毕业于清华大学精密仪器系,1982年组建华南理工大学测试中心,著有《扫描电镜与能谱分析技术》一书及《Scanning electron microscope and X ray Microanalysis》译作,从事电子显微镜教学及检测近40年,起草多项国家标准,大型科研仪器设备论证专家。



图:张大同教授的著作及译作封面图



左边专著相信很多人很熟悉,右边译本强烈推荐阅读,据说至今找不到比右边译本更好的中文版扫描电镜教材。



粉体圈 编辑:小白
